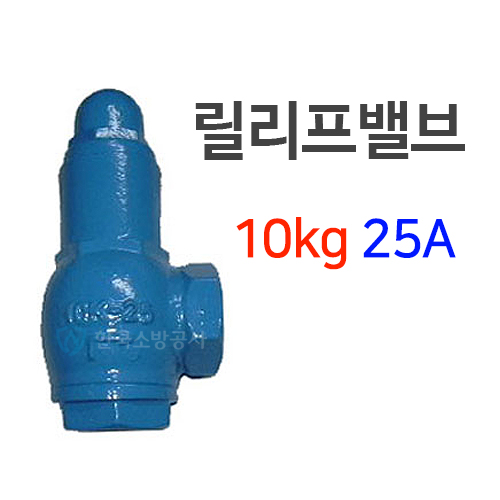

[릴리프밸브]
릴리프밸브는 가압송수장치의 체크밸브와 펌프사이에 분기하여 설치하는 안전밸브입니다
체절운전시 수온및 압력상승을 방지하여 펌프의임펠러나 밸브 배관등에 압력위험수치 상승을
억제시켜줍니다
릴리프밸브 상단의 캡을 열고 조절볼트를 조작(시계방향 승압, 반시계방향 감압)하여 요구되는
다양한 압력설정과 미세한 압력조정이 가능합니다

소화전 주펌프 보조펌프 압력성능 보호
size 10k 25A
최대압 30kg/cm2
시험압 18kg/cm2
운전압 11-14
중량 1.6k


◦ 릴리프밸브(Relief Valve): 설정된 압력 직하에서 작동되도록 사용자가 압력을 조정하여 사용할 수 있는 밸브

릴리프밸브는사진과 같은 구조로 설정압력 이상이면 밸브캡을 지지하고 있는 스프링이 밀려올라가 열리면서 과압을 방출하여 펌프내의 체절운전시 공회전에 의한 수온상승을 방지한다.

주) 릴리프밸브(Relief Valve)와 안전밸브(Safety Valve)의 차이

     ◦ 릴리프밸브(Relief Valve): 설정된 압력 직하에서 작동되도록 사용자가 압력을 조정하여 사용할 수 있는 밸브

     ◦ 안전밸브(Safety Valve) : 설정된 압력 이상에서만 작동되도록 조립시 제조공장에서 고정시킨 것으로 압력조정이 불가능한 밸브
