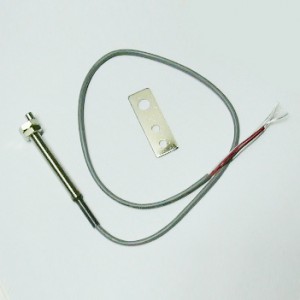

탬퍼스위치A
TAMPER S/W
자석식(OSY용)

판매가격 : 9,500원

총 상품 금액 0 원







※ 위에 표시된 가격은 부가세별도 가격입니다 ※ 장바구니담기를 누르시면 상품을 구입하실 수 있습니다

전화가 통화중 인 경우가 많아서, 인터넷에 직접 주문 환영합니다. 팩스로도 주문서를 받습니다
◈ 구입하시는 물량이 많으시면 전화보다 FAX로 주문서를 넣어 주세요 (통화시간이 절약됩니다)
- 물품명, 수량, 손님 전화번호 등을 적어서 팩스로 넣어 주세요 : 주문서양식 → DOWN

- FAX번호 : 02-2263-1192, 전화번호 : 02-2275-2369 : 견적요청서 → DOWN

[템퍼스위치 A]

자석식 == OSY밸브용 등등
DC24V Limit Switch

제어밸브의 개폐상태를 수신반에서 확인할 수 있게 개폐 감지 Tamper Switch를 밸브에 부착합니다.
일반적으로 OSY밸브에 부착사용되며
이들 밸브는 구조적으로 개폐 상태가 육안 식별로도 가능합니다.

Tamper Switch (밸브폐쇄 확인 스위치, 모니터링 스위치라 부름)

- 밸브의 개폐상태를 제어반에서 확인할 수 있도록 항시 감시하는 역활을 한다.

- 게이트밸브의 요크에 걸어서 밸브의 개폐를 수신반에 전달한다

템퍼 스위치 수신기능 Function

밸브상태	수신반 신호
개방	Open램프점등
폐쇄	Close램프점등 및 신호음
전원	Dc24v Limit Swich
사용근거

* 내무부고시 제1996-26호

설치방법 How to Install

OSY 케이트 밸브 핸들을 반시계방향으로 회전시켜 밸브를 완전히 개방한다.
부라켓을 핸들 및 스필돌 요스티브에 장착시키고
지름 6mm의 드릴로 깊이 5mm가 되도록 밸브의 바깥과 평행하게 홀을 가공한다.
드릴로 홀을 가공시 발생되는 티를 제거한다.
자석을 밸브대에 넣고 순간접착제를 이용하여 밸브대에 안착시킨다.

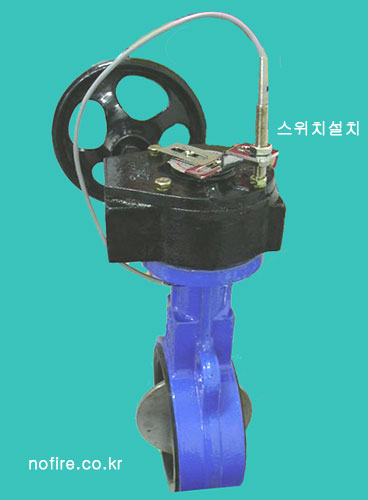

템퍼스위치를 부라켓에 설치하고 자석과의 거리를 2~3mm정도 고정시킨다.
중앙감시반과 신호부와 결선 후 템퍼스위치 작동유무를 확인한다.

설치장소 Installation Place

주펌프의 읍익측 해관에 설치된개폐밸브
주펌프의 토출측에 설치된 개폐밸브
고가수조(옥상수조)와 입상관(주배관)과 연결된 배관상의 개폐밸브
유수검지장치, 일체개방밸브의 1,2차측 개폐밸브
옥외 송수관과 주배광 사이 배관상에 설치된 개폐밸브
그밖의 수조에서부터 말단헤드까지의 사이에 방수를 차단할수있는 모든개폐밸브

설치목적 Installation Purposes

스프링쿨러설비의 수조(물탱크)의 후드밸브에서부터 헤드까지의 배관상에 설치된 개폐밸브는 항시 열려져 있어야

헤드로 방수가 원활할수 있기 때문에 개폐밸브가 열려져 있는지를 감시제어반에서 항시 감시할 수 있도록 하기 위한 설비 입니다.
