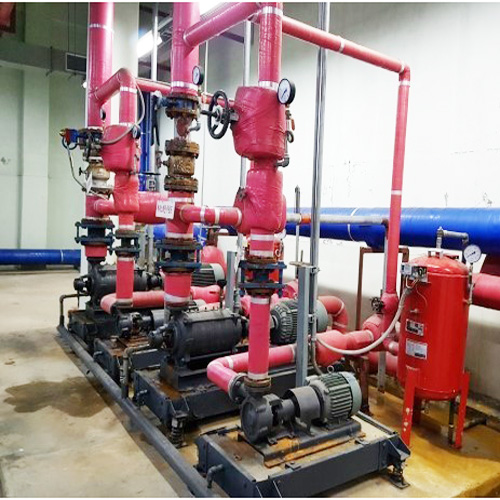

소방펌프의 압력세팅방법

① 펌프의 명판에 기재되어 있는 전양정 확인

② 펌프정지시 토출측 압력계에서 자연압 확인

◦ 자연압 : 기동용 (압력챔버)의 압력계와 최고층의 옥내소화전(방수구)까지의

             수직거리 환산수두압    (높이 10m 의 환산 수두압은 1kg/㎠)

③ 압력스위치 압력설정 계산

(例, 펌프 전양정 65m, 자연압 2.5kg/cm²) --- 옥내소화전의 경우

가. 주펌프

◦ 기동압 = 자연압 ＋ 2kg/cm²

            = 2.5kg/cm²＋ 2kg/cm²= 4.5kg/cm²

           ＊2kg/cm² 보정계수 : 노즐을 통해 방수되는 방수압 1.7kg/cm²를 확보하기 위함

◦ 정지압 = 펌프의 전양정÷10 = 65m÷10

            = 6.5kg/cm²

나. 보조펌프

◦ 기동압 = 주펌프 기동압 ＋ 0.5kg/cm²

            = 4.5kg/cm²＋ 0.5kg/cm²

            = 5kg/cm²

◦ 정지압 = 주펌프 정지압 - 0.5kg/cm²

            = 6.5kg/cm²- 0.5kg/cm²

            = 6kg/cm²

다. 압력스위치 Setting 방법

   ◦ 주펌프

      - Range : 6.5kg/cm²

      - Diff : 6.5kg/cm²- 4.5kg/cm²= 2kg/cm²

   ◦ 보조펌프

      - Range : 6kg/cm²

      - Diff : 6kg/cm²- 5kg/cm²= 1kg/cm²

 표시사항 설명

      ∙ Range : 펌프 정지압

      ∙ Diff : 압력차이(정지압-기동압)

      ∙ 작동확인침 : 펌프기동시 침이 상승하여 Range 압에 도달시 펌프기동 정지
