건식드라이밸브(2)
구조 및
작동원리
스프링쿨러설비의 방식 비교 (1)
| 폐쇄형 헤드 사용 설비 | - 습식 스프링클러는 일반적으로 가장 많이 이용되는 방식으로 1차측 및 2차측 배관에 항상 가압수가 충수되어 있어 화재가 발생하면, 열에 의해서 헤드가 개방되어 가압수가 살수되는 장치이다. - 건식 설비에 비하여 구조가 간단하고 즉시 소화가 가능한 장점이 있는 반면, 동결의 우려가 있는 장소에는 부적합한 것이 단점이다 | |
- 건식 스프링클러 설비는 관로 중간에 건식 밸브를 설치하여 2차측에는 자동식 에어콤프레셔를 이용한 압축 공기를, 1차측에는 가압수를 각각 채운다. | ||
| - 준비 작동식 스프링클러 설비는 준비 작동 밸브의 1차측에 가압수를 채워 놓고, 2차측에는 저압 또는 대기압의 공기를 채운다. 화재 발생에 의해 화재 감지기가 작동되면, 준비 작동 밸브가 개방됨과 동시에 각 헤드까지 송신후 헤드가 열에 의하여 가압 펌프가 동작, 가압수를 개방되면 즉시 살수되는 장치이다. - 동결 우려가 있는 장소 등에 설치하며 준비 작동식 밸브의 작동을 위한 화재 감지 장치를 별도로 설치하므로 설비비가 고가인 것이 단점이다. | ||
사용 설비 | - 극장의 무대부, 특수 공장 등 천정 높이가 높은 장소는 폐쇄형 헤드를 사용하는 설비 방식으로는 화재를 유효하게 소화할 수 없기 때문에 개방형 헤드를 설치하여 해당 구역 전체에 동시에 살수할 수 있도록 한 설비이다. - 일제 살수식 설비의 작동 원리는 준비 작동식과 유사하다. 기동 방식에 따라서 화재 감지기에 의한 방식과 수압 개폐 장치에 의한 방식이 있으며, 두가지를 혼용하는 경우도 있다. | |
스프링쿨러설비의 방식 비교 (2)
구분 | 습식 스프링쿨러설비 | 건식 스프링쿨러설비 | 준비작동식 스프링쿨러설비 | 일제살수식 스프링쿨러설비 |
1차측 | 가압수 | 가압수 | 가압수 | 가압수 |
2차측 | 가압수 | 압축공기 (에어콤프레셔) | 대기압 | 대기압 |
밸브종류 | 습식 알람체크밸브 (자동경보밸브) | 건식 밸브 (드라이밸브) | 준비작동밸브 (프리액션밸브) | 일제개방밸브 (델류즈밸브) |
헤드종류 | 폐쇄형 하향식 헤드 | 폐쇄형 상향식 헤드 드라이펜던트하향헤드 | 폐쇄형 상향식 헤드 | 개방형 상향식 헤드 |

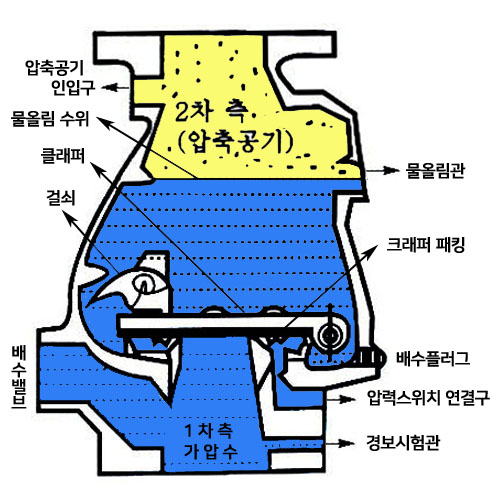

건식 스프링쿨러 구조원리
건식밸브의 1차측에는 가압수, 2차측에는 공기가 압축되어 있다가 화재발생시 열에 의해 헤드가 개방되어 소화합니다
1. 건식밸브 : 습식밸브에서의 자동경보밸브와 같은 역할
※ 건실밸브 클래퍼 상부에 일정한 수면유지 이유
- 저압의 공기로 클래퍼 상부의 동일압력유지
- 저압의 공기로 클래퍼의 닫힌 상태 유지, 클래퍼 상부의 기밀유지
- 화재시 클래퍼의 쉬운개방, 신속한 소화활동
2. 엑셀레이터(가속기), 익져스터(공기 배출기)
- 2차측 배관에 공기압이 채워져 있어 헤드 작동 후 압축공기의 배출속도를 가속시켜 가압수를 2차측 헤드까지
신속히 송수시켜 주는 장치
3. 자동식 공기압축기
- 2차측에 압축공기를 채우기 위해 설치
4. 에어레귤레이터(공기조절기)
- 일반 컴프레샤 사용시 건식밸브와 주공기 공급관 사이에 설치
5. 로우 알람스위치(저압경보장치)
- 공기누설 또는 헤드 개방시 경보장치
6. 스프링클러헤드
- 건식설비에는 상향형 헤드만 사용, 하향형 사용시 드라이펜던트형만 가능(동파방지)
폐쇄형 헤드의 감열부가 작동하며 개방되면 2차측의 배관 내 압축공기가 새어 나오고 2차측 압력이 낮아지며
1차측의 압력에 따라 클래퍼가 열려지고 1차측 배관쪽의 물이 2차쪽으로 흘러가는 원리를 나타냅니다.
이에 따라 경보용의 압력스위치가 작동되고 수신반에 송출함으로 경보가 발생됩니다.
건식밸브는 1차측 물의 압력과 2차측 공기압력 비를 약 3~4:1 비율 정도로 두며 이를 차압비라 일컫습니다.
습식밸브는 2차와 1차측 압력이 거의 동일한만큼 양측 모두 고압 상태가 유지되어 누수의 위험이 존재하곤 합니다.
이와 달리 2차측이 1차측에 비해 3분의 1가량 낮은 기압을 유지하는 건식밸브는 배관 내부에 무리를 주지 않아
비교적 안전하다고 할 수 있겠습니다.
더불어 물대신 공기나 질소가스가 활용되는만큼 겨울철 물이 어는 등 동파의 위험성이 없기에
바깥과 접하는 주차장 등에서 사용되기도 합니다.
개방되는 형태를 띕니다. 때문에 습식시스템과 비교해서 화재 초기 반응 속도가 다소 느리다는 단점이 있습니다
이를 보완하고자 화재시 밸브를 신속하게 개방할 수 있도록 긴급개방장치가 설치되곤 합니다.
긴급개방장치는 엑셀레이터와 익조스터 2가지 종류로 구분되며 엑셀레이터가 주로 활용됩니다.
1. 엑셀레이터
화재 발생으로 헤드가 개방될 시 2차측 배관의 공기압은 낮아지고 차압체임버의 압력에 따라
건식밸브의 중간 체임버로 공기가 빠져나가며 건식밸브의 클래퍼를 신속히 밀어주는 역할을 합니다.
2, 익죠스터
2차측 토출측배관에 설치되는 익조스터는 출구가 대기 중에 노출된다는 특징을 지닙니다.
헤드가 개방되어 2차측 공기압이 내려가면 익조스터 내부에 설치된 체임버가 압력 변화에 따라 내부 밸브를 열게 되고
건식밸브 2차측의 공기를 대기 중으로 방출시키게 됩니다.
이때, 일부는 건식밸브 중간체임버에 전달되어 건식밸브의 클래퍼를 동시에 밀어주게 되는 것입니다.
배관내용적제한
건축물 내 건식밸브시스템상 신속한 작동을 위해 압축공기가 충전된 배관의 체적을 제한이 따르게 됩니다.
이에 따라 건식밸브당 한나의 방호구역 배관 내용적은 NFPA 기준 750gal(1893L) 이하로 제한되고 있습니다.
[ 습식설비와 건식설비의 차이점]
습식 | 건식 |
1,2차측 배관내 가압수가 상시 충수 | 1차 가압수, 2차측 압축공기 또는 질소 충전 |
구조가 간단 | 구조 복잡 |
설치비 저가 | 설치비 고가 |
보온필요 | 보온 불필요 |
소화활동시간이 빠름 | 소화활동시간 느림 |
