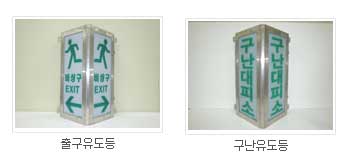

출구유도등
출구표시등
H200*W400*D100
10W LED등

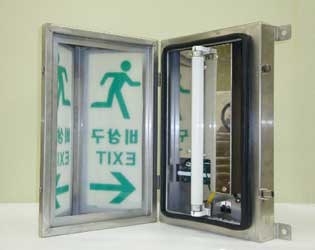

1.외함재질: 스테인리스 [sts]304 CASE BODY1.5T H/L CASE DOOR: 1.5T H/L 속판COVER:1T P/L
2.표 시 면: 광학산(PC) 난연성2T이상(녹색실크인쇄)
3.안 정 기: 비상등용안정기10W 전자식 (음극전류예열방식)1EA
4.예비전원: NI-CD21.6V 1300mAh 60분이상 1EA
6.형 광 등: 10W FL10-D 삼파장 주광색 광속390lm
7.램프홀더: 인입회전용 1A/250V
8.단 자 대: 4P:60A(STS)
9.힌지 및 경첩:STS304
10.외함크기:H200*W400*D100
11.표시면크기:W320*H120
12.보호등급:IP66
|
구 분 |
분 류 |
규 격 및 특 징 |
비고 |
|
외 함 |
외 함 크 기 |
〔W〕400×〔H〕200×〔D〕100 허용오차±10mm이내 |
|
|
외 함 재 질 |
스테인레스[stainless steel]304계열1.5t이상 H/L |
||
|
경첩 및 걸고리 |
스테인레스〔STS〕304계열 Hinges Catch Clips |
||
|
표 시 면 |
표시면 크기 |
〔W〕400×〔H〕200 광학산〔PC〕2~3t |
|
|
광 학 산 PC |
난연성,내충격성,수치안정성 우수한 제품을 사용한다 비중(23/23)℃ 1.195 로크웰경도〔118] 내연성-난연성 |
||
|
색 상 |
백색바탕에 녹색표지를 원칙으로 한다 |
||
|
인 쇄 |
전면 실크 인쇄 |
||
|
광 원 |
형 식 |
FL10D 직관형일반램프 |
|
|
Color |
삼파장 주광색 |
||
|
수 명 |
4000HR |
||
|
광 속(Lm) |
420 |
||
|
소 비 전 력 |
10W | ||
|
전 장(mm) |
330±1.0 |
||
|
관 경(mm) |
25.5±1.0 | ||
|
소 켓 |
1A250V |
||
|
비상등용 안 정 기 |
전자식안정기 |
음극전류예열방식 10W 1등용 |
|
|
정격입력전압 |
220V/60HZ |
||
|
정격입력전류 |
0.045A |
||
|
정격입력전력 |
10W |
||
|
정격2차전압 |
70(V) |
||
|
정격2차전류 |
0.20A | ||
|
역 률 |
0.95 |
||
|
광 출 력 비 |
90% | ||
|
램프점등주파수 |
45KHZ |
||
|
최대동작전압 |
250V | ||
|
절 연 종 류 |
E종 |
||
|
기 구 내 용 |
보호기구 | ||
|
예비전원 |
밧 데 리 |
NI-CD 21.6V 1300mAh |
|
|
단 자 대 |
단 자 대 |
4P60A |
|
|
가스켓 |
P 형 |
P형 DOOR 방수용고무 |
|
|
보호등급 |
I P |
외함의 밀페 보호 등급 (IP-66) |
