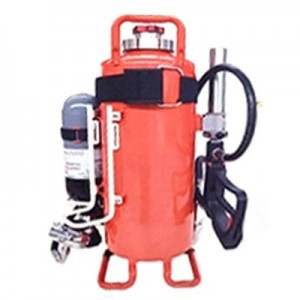

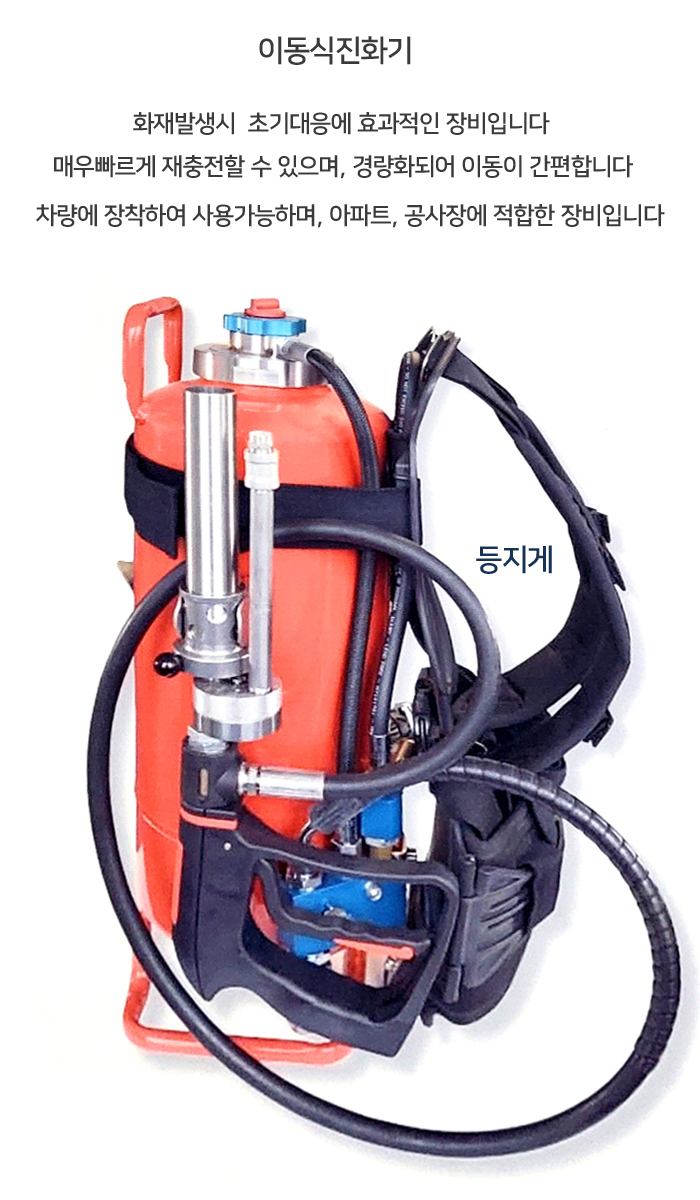

이동식 화재 진화기

사용 설명서

주의 : 이제품은 주문생산품으로 반품이 허용되지 않습니다

1. 초순간 진화기 충전

진화기 (10리터-2.0리터)는 수돗물로 충전하고 진화기 첨가물(허가번호 SP109/94)를 93% 물과 7%의 9.3리터(AFFF6% 0.7리터)를 혼합하여 충전한다. 나사산 뚜껑이나 노즐에 충전 시 흙이 들어가지 않도록 주의한다.

충전 전에 용기는 압력이 없어야 한다. 피스톨을 동작하거나, 뚜껑에 있는 아웃렛밸브를 개방한다.

아웃렛밸브의 다른 용도는 만일 압력용기가 부주의하게 개방되었을 시 기존의 압력이 아웃렛 밸브를 통해 빠져 나감으로서 전체 용기를 비울 필요가 없다.

장치를 충전하기 위해 컨테이너 뚜껑을 열고 위 경계에서 5cm를 남기고 액체를 충전하여 뚜껑을 단단히 손으로 돌려 잠근다.

압력용기는 일반 컴프레셔 에어로 충전한다. 최고 충전 압력은 300바를 유지한다. 압력이든 용기는 압력레귤레이터에 연결하고, 손으로 잠근다. 압력 용기가 연결되면, 수동휠 위에 리드씨일을 올려놓는다. 이는 장치가 바로 작동하도록 충전 상태를 조절하기 위한 것이다. 압력 용기는 개폐상태로 있으며, 작동대상에게 개방된다. 이로서 충전기는 사용 준비가 된 것이다.

주의 : 충전기가 일부만 충전이 이루어지면 새로운 충전을 시행한다.

2. 충전기의 초기화

충전기 발사건을 꺼내고 압력 용기를 서서히 개방한다. (리드씨일의 전선이 휠을 돌림으로 끊는다) 장치는 작동이 준비되며, 충전기 발사건을 조정하여 충전기 액체는 수증기로 분사된다. 분사 거리는 12미터이다.

사용 후 충전용기를 닫고, 충전기 발사건이나 아웃렛밸브로 컨테이너의 남은 압력을 빼내, 컨테이너내의 모든 압력은 소진한다.

컨테이너의 압력을 완전히 제거 후 필터의 흡입 뚜껑을 연다.

뚜껑이 손으로 잠기지 않을 경우 불가피할 경우만 고정키를 사용하고 위에서처럼 설명에 따라 재충전한다.

충전기 에이전트 확인을 (허가번호 SP09/94) 득한 후 표시를 확인 후 재충전한다.

6. 압력컨테이너의 일반지침

6.1 압력컨테이너 작동

6.2 압력컨테이너를 작동하는 자는 적절한 조건을 유지하여 작동 및 조정을 규정에 의하여 필요시 수리 작업을 즉시 실시한다. 만일 압력컨테이너에 표면에 손상이 있을시 작동자는 즉시 전문가에게 알려 조처를 취한다.

6.3 압력컨테이너의 동작

6.4 경험이 있는 자가 압력컨테이너를 조작하고 동작할 수 있다. 책임감을 갖고 신뢰할 수 있는 자로서 자신의 임무를 숙지하고, 부적합한 행동의 위험성을 알고 있어 필요시 훈련된 자이다. 적어도 16년의 경험을 지닌 자가 압력컨테이너를 다루어야 하며, 필요시 교육에 의해 목표에 도달한 자이며, 규정에 의해 책임자의 지시에 의거한다.

6.5 최대 작동 압력은 34바이며 최대 작동 온도는 60˚C이니 압력컨테이너는 압력을 초과해서는 안된다.

6.6 안전장치(파열 디스크)가 비효과적일 경우나 요구에 따라 수정되어서는 안된다.

6.7 압력컨테이너는 닫혀 있어서 요구에 맞게 공급된 차단구성품을 사용해야 한다.

6.8 손상된 차단밸브는 사용해서는 안된다. 허가된 순정품으로 교체해야한다.

6.9 압력컨테이너 뚜껑은 만일 압력 보상이 대기에서 이루어지면 열릴 수가 있다 (충전기 초기화 참조할 것)

6.10 진화기의 설치 시 체크사항은 반드시 TRB801 NO.18에 따를 필요는 없다. 섹션3.2 1.3조항 1은 해당되지 않는다. 왜냐하면 액체 진화기 컨테이너는 재고형 가스 컨테이너가 아니기 때문에 TRB610은 적용할 수 없다.

6.11 TRB513에 의거 누출자 테스트 허용은 허용되지 않는다. 압력컨테이너나 장비를 샘플 테스트해서는 안된다. 또한 제조자는 확인 증명서를 압력컨테이너에 대해 샘플 테스트하여 승인한다. DIN EN3-3의 요구에 의거해 컨테이너의 제조자가 사용할 장비와 절차에 적합한 것을 보증한다.

TRB500따라 테스트에 통과는 DIN 14468 4항에 따라 서면으로 자격을 가진 자에 의해 요구사항에 맞게 시행되었을 경우 이루어진다.

7. 압력컨테이너 유지보수

7.1 압력컨테이너 유지보수와 서비스

7.2 필요한 적절한 조건, 유지보수 절차, 수리 등의 활동 전반을 유지보수라 칭한다.

7.3 압력컨테이너는 책임감을 갖고 이를 수행할 수 있는 지정된 자가 서비스한다. 이런 사람은 전문성과 풍부한 경험을 지닌 각각의 컨테이너 분야에서 종사한 사람이다.

7.4 압력 컨테이너의 유지보수작업은 자격을 갖춘자가 시행한다.

7.5 수리나 수정작업 즉 용정이나 냉각, 핫포핑 같은 손상이 우려되는 작업은 전 문가의 의견을 듣고 시행한다.

7.6 압력컨테이너를 서비스해서는 안 되는 경우는 적용 시 외부 손상 같은 위험한 사항의 발생되는 것이다. 다시 작동하기 전에 전문가의 검사를 받는다. 만일 허용된 작동압력이 10%를 초과하여 (파열 디스크 밖으로 새거나) 허용 온도인 0-60˚C를 초과하거나 못 미치는 경우이다.

7.7 압력 컨테이너의 결함과 손상은 즉시 작업에 관여한 운용자에게 알린다.

7.8 운용자는 정기적으로 작동하여 문서로서 월별로 팩킹장치에 결함이 없는지 장치를 충전 시 개폐 뚜껑의 나사산이 이상 없는지 기록한다.
