3층용 경사식구조대

[적용범위]
경사강하식구조대는 포지를 사용하여 자루형태로 만든 것으로서
소방대상물에 비스듬하게 설치하여 화재등 위급시 사용자가
그내부에 들어가서 미끄럼식으로 내려옴으로서 대피할 수
있는 장비입니다
단시간에 많은 인원이 탈출할 수 있습니다
노약자나 어린이도 쉽게 사용이 간편하고 가속이 없이 서서히 하강할 수 있다

[설치방법및 사용법]

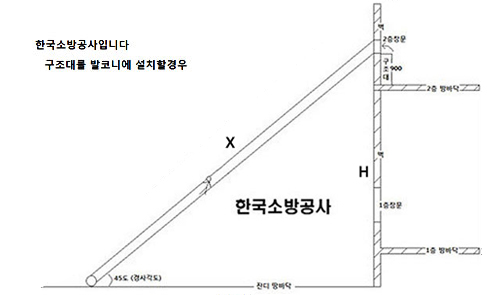

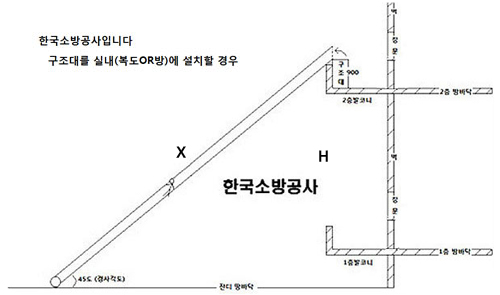

설치장소 - 바닥에서 창문까지의 높이와 구조대 지지틀의
높이가 비슷한 곳에 설치합니다(약90cm)
구조대 본체를 꺼낸다
지지틀은 창이 있는 벽에 밀착시키고 지지틀을 4군데에 앙커로 고정시킨다
입구틀을 세우고 입구틀 고장장치로 고정시킨다
구조대 본체를 창 밖으로 천천히 내린다
하부 고정 작업을 위해 말뚝을 박는다
구조대 끝부분과 말뚝을 로프로 당겨서 고정시킨다

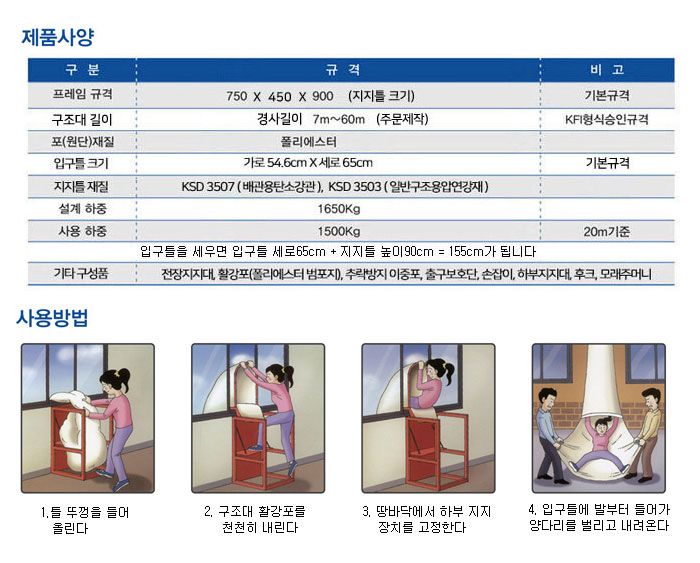

[제원]

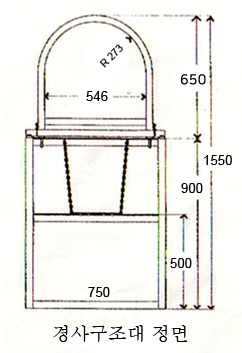

(1) 지지틀
가로 75cm X 세로 45cm X 높이 90cm
재질 : KSD 3507 ( 배관용탄소강관 )
KSD 3503 ( 일반구조용압연강재 )
(2) 입구틀
가로 546mm X 세로 65cm
입구틀을 세우면 입구틀 세로65cm + 지지틀 높이90cm = 155cm가 됩니다
(3) 기타 구성품
       전장 지지대
       활강포(폴리에스터 범포지)
       추락방지 이중포
       출구보호단
       손잡이
       하부지지대
       후크
       모래주머니
