[ 차압계, 풍속계 ]   MA-100


공기의 수평방향 흐름속도(유속) 및 Duct 내의 유속을 Pitot Tube를 이용하여
풍속을 측정하는 풍속계입니다.


                차압측정 : 장비 상부 적색 주입구에 높은쪽 압력을 인가하고 청색 주입구에 낮은쪽
                                압력을 인가하여 측정합니다.


<기본사양>

	측정범위	0 ~ 20 [m/s]
풍속	정확도	± 1%  [m/s]
	동작 온도 범위	0 ~ 60 ℃ / 32 ~ 122 ˚F
	측정범위	0 200 [Pa]
차압	정확도 (분해능)	± 1% [Pa] (0.1[Pa])
	동작 온도 범위	0 ~ 60 ℃ / 32 ~ 122 ˚F
크기	100*  210  *  46
전원	9[V] DURACELL 9VOLTS Battery

<구성품>

* 본체 , Pitot Tube, 건전지(9V) , 아답터 , 연결호스 , 설명서.

* 건전지는 반드시 DURACELL 9 VOLTS를 사용하시기 바랍니다.


본 제품은 소방면허장비 규격에 맞추어 제조된 장비입니다.

소방시설공사업법 시행령 일부개정령 ( 관보 제 16428호 2007. 1. 24 대통령령 제 19846호)

풍속계규격 : ( 0 ~ 10 [m/s]의 풍속을 측정할 수 있는 것)


<사용설명서>

*기능설명

1. ON/OFF : 전원 On/off.

2. MENU : Velocity(풍속) → ManoMeter(차압)
                측정모드를 변환합니다.

3. ZERO : Auto-Zero, 현재의 측정값을 0으로 합니다.

4. HOLD : 측정값 표시를 현재 값으로 정지합니다.

5. SET : Calibration 및 장비 정비 시 사용합니다.

*주의사항

건전지는 반드시 지정된 규격의 제품을 사용 하십시오.

장기 보관시 건전지는 분리하여 보관 하십시오.

뒷면의 전원연결단자는 Rechargeable Battery 사용시 충전용 단자입니다.

Adaptor는 건전지가 없을 경우 , Rechargeable Battery 충전시 충전용으로 사용합니다.

충전시간은 4시간입니다.




<CETIATIC PITOT TUBE> : ( 풍속 측정시 사용 )  type L

Pitot Tube 풍속계 ( Pitot Tube Anemometer )

-Pitot Tube의 동작원리

유체 흐름의 총압 ( 總壓 ) 과 정압 ( 靜壓 ) 의 차이를 측정하고 그것에서 유속 ( 流速 ) 을 구하는
장치이다. Pitot Tube란 정면과 측면에 구멍을 뚫은 이중관을 말한다.
이것을 유체의 흐름에 따라 놓으면 정면에 Hole은 유체의 정압과 동압 ( 動壓 ) 을 더한 총압이,
측면 8 Holes에는 정압이 걸리므로 양쪽의 압력차를 측정함으로써 베르누이방정식을 적용하여
유체 흐름의 속도가 구해진다.

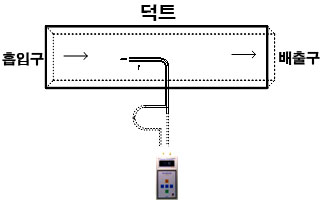

PitotTube의 동작원리를 응용하여 덕트 등의 관로에 흐르는 유체( 액체 또는 기체 ) 의 유속 또는
유량을 측정하며 비행속도 측정 , 강물의 속도 측정 등에도 응용된다.

참고 : 차압방식 풍속계의 Pitot Tube는 기술 표준원 등의 국가교정기관에서 풍속계 교정검사시
         표준기기로 사용하고 있습니다.
