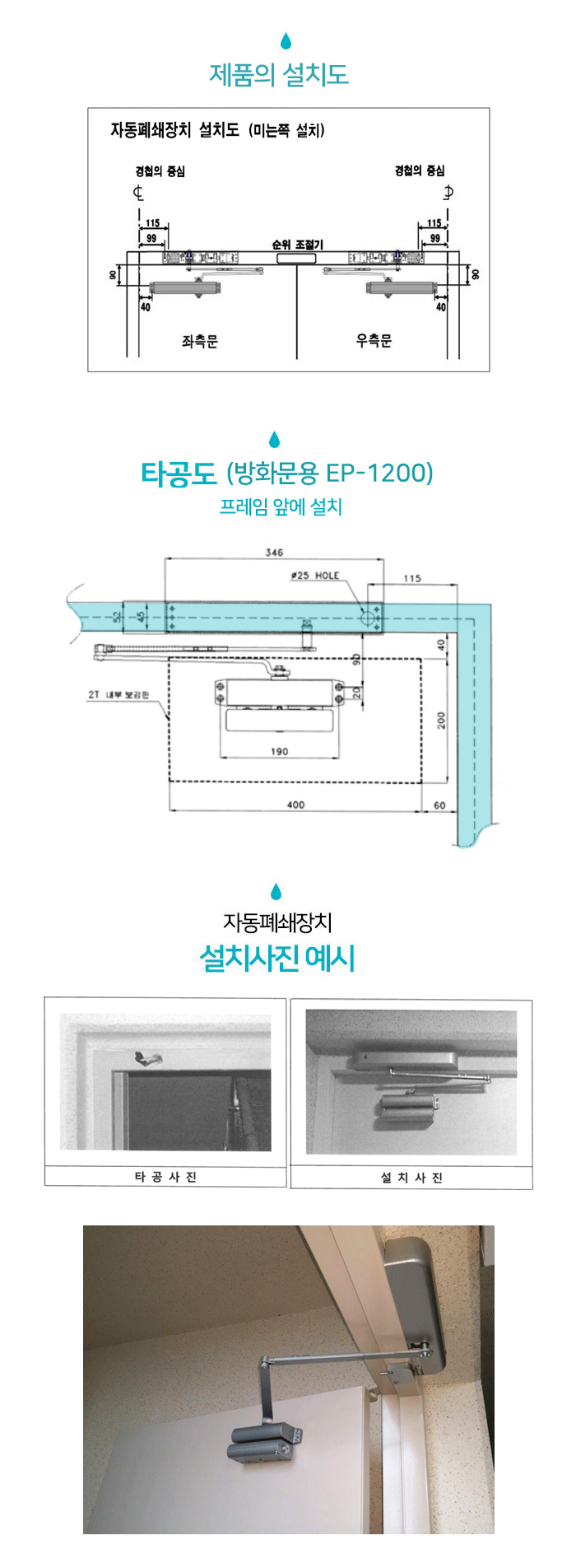

자동폐쇄장치 EP-1200 소방검정품(KFi) 방화문잠금장치 프레임 앞에 설치
상세 정보를 확대해 보실 수 있습니다.
[1]자동폐쇄장치의 성능시험기술기준
내구성능(제6조)
시험용 도어가 닫힌 상태에서 최대 열림 고정각도까지 개방시킨 후 연기감지기의 작동 신호에 의해 완전히 닫고
복구하는 것을 1회로 하여 50,000회를 반복 시험하는 경우 그 기능에 이상이 없도록 정함
가. 원하는 개방각도에 방화문이 정지할 것 (방화문의 개방상태 유지)
나. 연기감지 신호를 받고? 방화문을 제연구역의 차압에도 불구하고 10초 이내에 완전히 닫을 것
다. 방화문을 수동으로 열고 닫을 수 있을 것 (수동 조작 시 개방각도에서 정지 할 것)
라. 화재신호 수신 시 재 잠김 방지기능이 있을 것
마. 화재 종료 시 자동으로 문의 정지 복귀가 가능 할 것
바. 5만회 이상의 반복시험을 거칠 것
사. 수신기 등의 외부 장치에서 작동상태 및 도통 상태를 확인할 수 있을 것
아. 전원이 차단될 경우 즉시 자동적으로 문이 닫혀져야 할 것
2-1 자동폐쇄장치 개요
특별피난계단의 계단실 및 부속실 제연설비의 제연구역 내 출입문(창문) 등에 설치하여 화재 발생 시 옥내에 설치된
화재(연기)감지기와 연동하여 출입문(창문)을 자동으로 닫게 하는 장치로 평상시에는 사용자가 수동으로 출입문(창문)을 개폐
하거나 그 상태를 유지하다가 화재 발생시 수신기 등에서 발생한 화재신호에 의해 개방(고정) 되어 있던 출입문(창문)을 폐쇄
하게 된다. 이때, 화재신호가 유지되는 동안에는 사용자가 수동으로 출입문을 개방하였을 때도 항시 폐쇄할 수 있는 구조
여야 한다.
이것은 계단실내 제연댐퍼의 작동으로 인한 가압상태 유지 (40~60Pa)와 화재시 피난계단으로 연기 유입을 차단해 피난자의
안전을 도모하는데 그 목적이 있다.

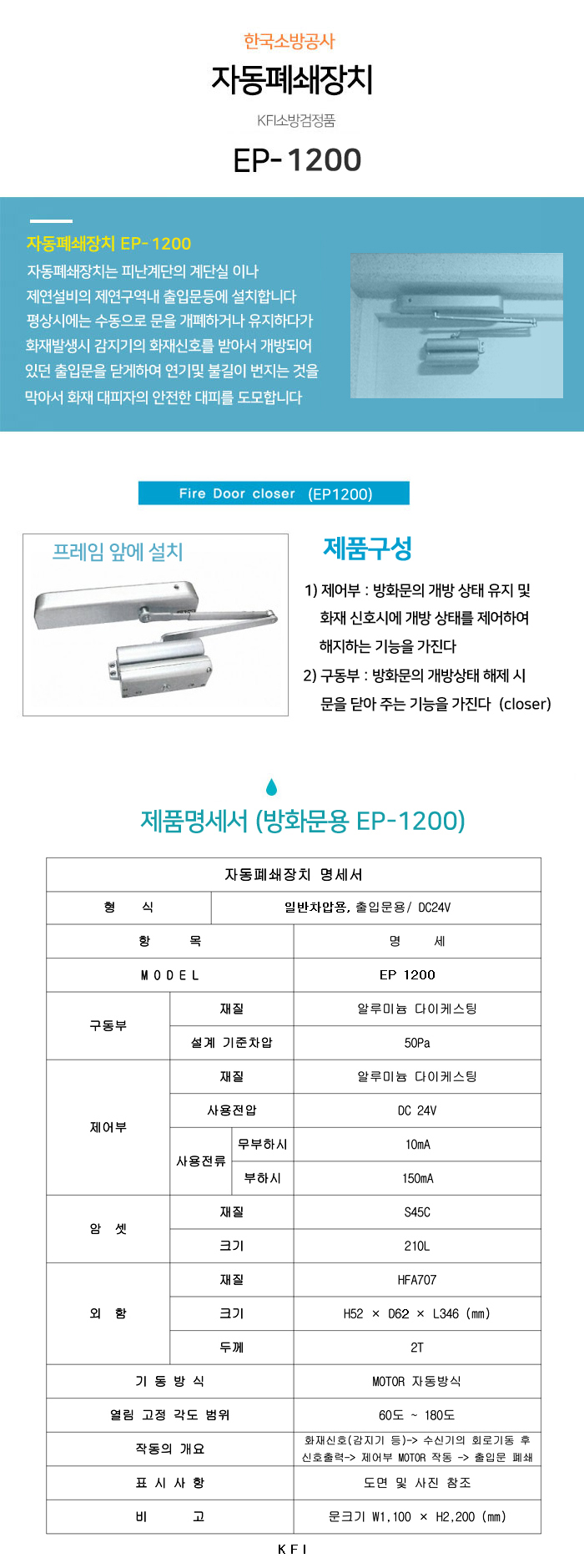

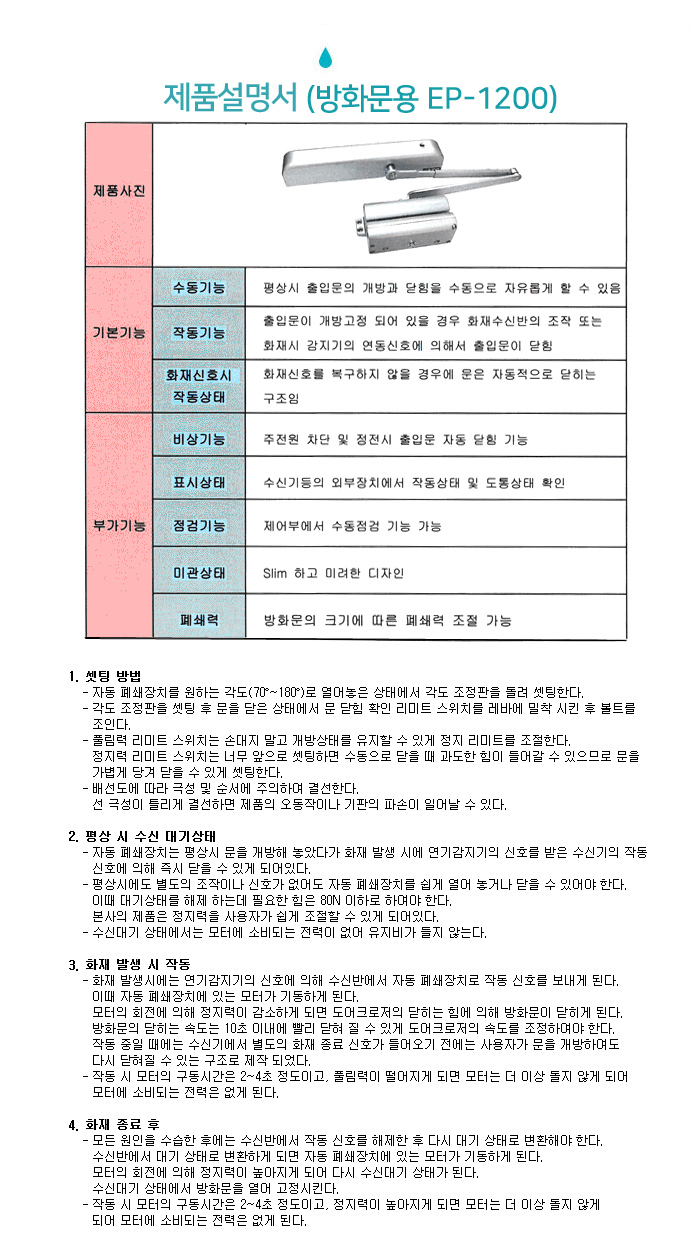

2-2 자동폐쇄장치 기능
(1) 평상시 출입문(창문)의 개방과 닫힘을 수동으로 자유롭게 할 수 있어야 함.
(2) 출입문이 개방(고정) 되어 있을 경우 화재 수신반의 조작 또는 화재시 감지기의 연동신호에 의해
출입문이 닫혀야 함.
(3) 또한 화재신호가 복구(평상시)되지 않을 경우에 출입문(창문)은 자동적으로 닫히는 구조여야 함.
(4) 자동폐쇄장치(방화문용, 창문용)가 설치된 출입문(창문)은 제연구역의 기압에도 불구하고 출입문(창문)을 용이하게
닫을 수 있는 충분한 폐쇄력이 있어야 함.
(5) 사용전류
- 방화문용 자동폐쇄장치: 무부하시 10mA 이하, 부하시 150mA 이하
- 창 문 용 자동폐쇄장치: 무부하시 80mA 이하, 부하시 700mA 이하
(6) 개방 고정 각도는 60도~180도로 현장 상황에 맞춰서 고정각도 세팅 가능 (방화문용 자동폐쇄장치)
(7) 접점신호의 경우 수신기 기종에 따라 쉽게 +,- 신호 변환 가능
(8) 주전원 차단 및 정전시 출입문 자동 닫힘 기능
(9) 최고급 도어클로저(폐쇄력 보조장치 포함) 적용으로 폐쇄부 내구성 향상
(10) 수신기 등의 외부장치에서 작동상태 및 도통상태 확인
(11) 출입문(창문)의 크기
일반문부터 대형문까지 폐쇄가능
(12) 제어부에서 수동 점검 기능 가능
(13) 폐쇄부 품질및 안정성여부 (당사 폐쇄부 미국표준협회 200만회 내구성 테스트 통과)
[3] 일 반 사 항
3-1 적용 법규
(1) 소방시설 설치유지 및 안전관리에 관한 법률 제 9조 제1항 및 동 법률 시행령 제 15조와 별표4 제연설비 설치
( 1) 소방대상물
(2) 특별피난계단의 계단실 및 부속실 제연설비의 화재안전기준 제 21조
(3) 기타 관련 법규
3-2 공사범위
(1) 자동폐쇄장치(방화문용, 창문용) 설계, 제작, 설치
- 자동폐쇄장치 제어부
- 자동폐쇄장치 폐쇄부
- 전원 및 화재, 접점 신호 공급 (전선 결선)
(2) 자동폐쇄장치(방화문용, 창문용) 결선
- 방화문/ 창호 프레임 타공 및 전선 인출
(3) 자동폐쇄장치(방화문용, 창문용) 연동
- 세대/ 제연구역 내 화재감지기와 연동하여 동작
(4) 납품 기기의 성능 보장 책임 및 보전에 관한 제반 행위
